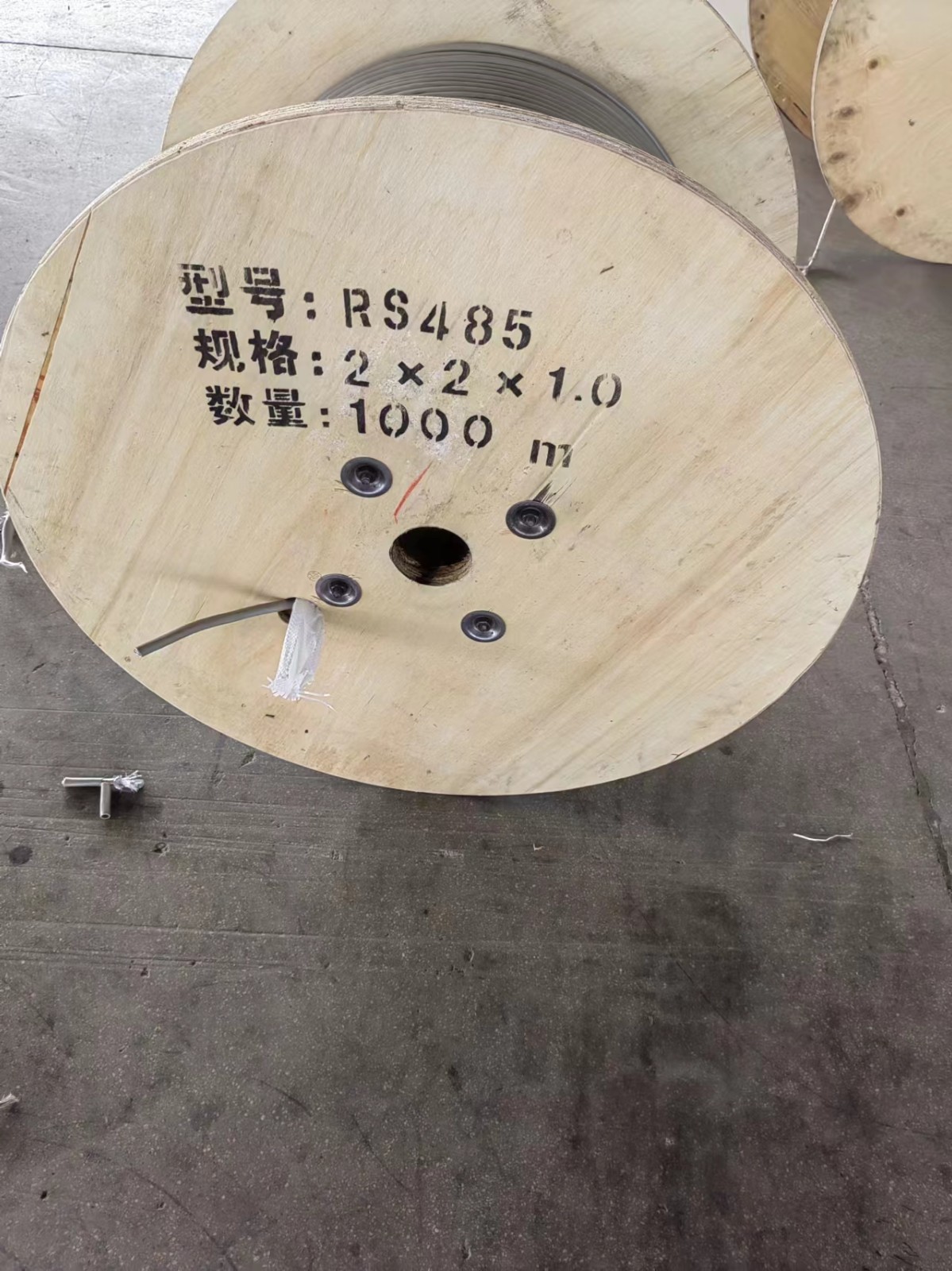

RS485信號電纜是專為RS485通信協議設計的電纜，具有出色的抗干擾能力和遠距離傳輸性能，廣泛應用于工業自動化、樓宇自控等領域。以下是其詳細特點與性能分析：

---

### **一、核心特點**

1. **差分信號傳輸**

   - 采用雙絞線結構傳輸差分信號，有效抑制共模干擾，提升信號穩定性。

2. **屏蔽設計**

   - **單屏蔽（鋁箔）**：適用于一般工業環境。

   - **雙屏蔽（鋁箔+編織網）**：增強抗電磁干擾（EMI）能力，適合強干擾場景（如變頻器附近）。

   - 屏蔽層需單點接地，避免形成接地環路。

3. **特性阻抗匹配**

   - 標準阻抗為120Ω，需匹配終端電阻以減少信號反射，確保長距離傳輸完整性。

4. **導體材料**

   - **無氧銅（OFC）**：低電阻，降低衰減。

   - **鍍錫銅**：抗氧化，適合潮濕或腐蝕性環境。

---

### **二、關鍵性能參數**

1. **傳輸距離與速率**

   - **理論***大距離**：1200米（速率≤100kbps）。

   - **速率與距離關系**：速率越高，有效距離越短（如1Mbps時約120米）。

   - 可通過中繼器延長距離或增加節點。

2. **多節點能力**

   - 標準支持32個節點，使用中繼器或低負載芯片可擴展至256個以上。

3. **電氣特性**

   - **工作電壓**：±1.5V至±5V差分電壓范圍。

   - **共模電壓范圍**：-7V至+12V，適應復雜電平環境。

   - **信號衰減**：優質電纜在100kHz時衰減≤20dB/km。

4. **環境適應性**

   - **溫度范圍**：-40℃~80℃（耐高溫型可達105℃）。

   - **防護等級**：戶外型號具備UV防護、防水（如IP67護套）。

---

### **三、電纜結構細節**

- **導體規格**：AWG24（0.2mm2）或AWG18（0.75mm2），截面積越大，傳輸損耗越低。

- **絕緣材料**：

  - **PE/發泡PE**：低介電常數，減少信號延遲。

  - **PVC**：高柔韌性，適合移動安裝。

- **雙絞節距**：短節距（如20mm）增強抗干擾能力，但增加電容；需平衡設計。

---

### **四、應用場景**

- **工業控制**：PLC、傳感器網絡、DCS系統。

- **智能建筑**：門禁、照明控制、能源管理。

- **安防系統**：攝像頭控制、報警信號傳輸。

- **新能源**：光伏逆變器通信、充電樁監控。

---

### **五、選型指南**

1. **干擾環境**：選擇雙屏蔽或鎧裝電纜（如RVSP2*1.5）。

2. **移動場景**：選用高柔韌PVC護套，如拖鏈電纜。

3. **戶外敷設**：防紫外線護套（黑色PE）或直埋型（帶鋼帶鎧裝）。

4. **高速通信**：低電容電纜（如電容≤30pF/m）減少信號畸變。

---

### **六、常見問題與解決**

- **信號反射**：檢查終端電阻（120Ω）是否安裝在總線兩端。

- **通信不穩定**：確保屏蔽層單點接地，避免多點接地引入噪聲。

- **節點數超限**：插入RS485中繼器或使用高驅動能力芯片。

- **長距離衰減**：換用低衰減電纜（如AWG18）或降低波特率。

---

### **七、對比其他通信電纜**

- **RS485 vs RS232**：支持更長距離（1200米 vs 15米）、多點通信。

- **RS485 vs CAN總線**：CAN具備更高錯誤檢測能力，但RS485成本更低。

- **RS485 vs Ethernet**：以太網速率高（100Mbps+），但RS485在長距離、低成本場景更具優勢。
