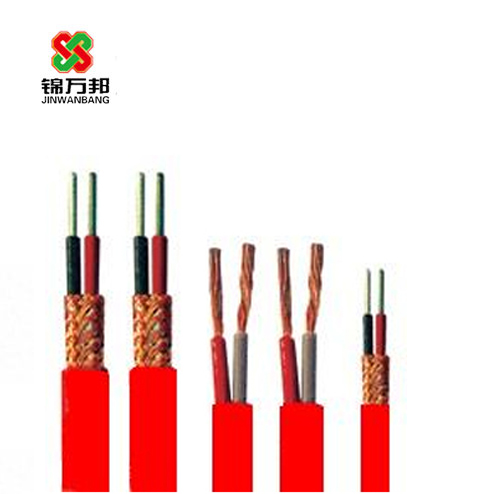

耐高溫熱電偶補償導線
- 電 話：15956084188
- 傳 真：
- 郵 箱：229877070@qq.com
Description
1、耐高溫熱電偶補償導線用途：
熱電偶用（耐高溫）補償導線、補償電纜，是在一定溫度范圍內（包括高溫、常溫）具有與匹配的熱電動勢的標稱值相同的一對帶有J緣層的導線，用它們連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差。本產品適用于分度號為S、K、E、T、J、N型各種熱電偶與溫度顯示儀表之間的電氣連接，以提高測量精度。
2：耐高溫熱電偶補償導線使用條件：
(1) 工作溫度：耐熱用：高200℃和260℃兩種；
一般用：高70℃和105℃兩種。
(2) 低環境溫度：氟塑料J緣和護套電纜：固定敷設-60℃，非固定敷設-20℃；
聚氯乙烯J緣和護套電纜：固定敷設-40℃，非固定敷設-15℃。
(3) 小彎曲半徑：聚氯乙烯J緣和護套電纜非鎧裝電纜不小于電纜外徑的6倍，氟塑料J緣和護套非鎧裝電纜不小于電纜外徑的10倍，鎧裝電纜不小于電纜外徑的12倍。
3、產品品種、規格、結構型式
(1) 產品品種及型號：見表1
表1
產品M稱 | 型 號 | 配用熱電偶 | 熱電偶分度號 |
| 銅-銅鎳補償型導線（電纜） | SC | 鉑銠10-鉑熱電偶 鉑銠13-鉑熱電偶 | S |
鐵-銅鎳補償型導線（電纜） 銅-銅鎳補償型導線（電纜） | KCA KCB | 鎳鉻-鎳硅熱電偶 | K |
| 鎳鉻-鎳硅延長型導線（電纜） | KX | 鎳鉻-鎳硅熱電偶 | K |
鐵-銅鎳補償型導線（電纜） 鎳鉻硅-鎳硅延長型導線（電纜） | NC NX | 鎳鉻硅-鎳硅熱電偶 | N |
| 鎳鉻-銅鎳延長型導線（電纜） | EX | 鎳鉻-銅鎳熱電偶 | E |
| 鐵-銅鎳延長型導線（電纜） | JX | 鐵-銅鎳熱電偶 | J |
| 銅-銅鎳延長型導線（電纜） | TX | 銅-康銅鎳電偶 | T |
(2) 產品規格：見表2
表2
M 稱 | 導體標稱截面mm2 | 導體結構 mm | |||
補償導線 | 補償電纜 | A | B | ||
線芯對數 | 1 | 二線組：1～24對 三線組：1～19對 | 0.5 | 1/Φ0.80 | 7/Φ0.30 |
1.0 | 1/Φ1.13 | 7/Φ0.43 | |||
1.5 | 1/Φ1.37 | 7/Φ0.52 | |||
2.5 | 1/Φ1.76 | 19/Φ0.41 | |||
注：① 補償導線規格為：2*導體標稱截面，補償電纜規格為：芯數*2*導體標稱截面，推薦的線對
為：1、2、3、4、5、6、7、8、9、10、12、14、16、19、24等。
② 根據用戶的要求可提供阻燃型、耐火型、低煙低鹵型、低煙無鹵型補償電纜以及耐熱硅橡膠J緣和護套補償電纜。訂貨時需注明即可。
4、技術要求
(1) 補償導線及補償電纜合金導體和J緣層顏色：見表3
表3
產品型號 | 補償導線及電纜線芯 | J緣層著色 | 配用熱電偶 分度號 | ||
正J | 負J | 正J | 負J | ||
SC | 銅 | 銅鎳0.6 | 紅 | 綠 | S(鉑銠10-鉑) R(鉑銠13-鉑) |
KCA | 鐵 | 銅鎳22 | 紅 | 藍 | K(鎳鉻-鎳硅) |
KCB | 銅 | 銅鎳40 | 紅 | 藍 | |
KX | 鎳鉻10 | 鎳硅 | 紅 | 黑 | |
EX | 鎳鉻10 | 銅鎳45 | 紅 | 棕 | E(鎳鉻-銅鎳) |
JX | 鐵 | 銅鎳45 | 紅 | 紫 | J(鐵-銅鎳) |
TX | 銅 | 銅鎳45 | 紅 | 白 | T(銅-銅鎳 |
NC | 鐵 | 銅鎳18 | 紅 | 灰 | N(鎳鉻硅-鎳硅) |
NX | 鎳鉻硅 | 鎳硅 | 紅 | 灰 | |
(2) 補償導線及補償電纜使用分類、等J標志及護套著色：見表4
表4
使用分類 | 標志代號 | 允差等J及標志 | 護套著色 | |||
普通J | 準確J | 普通J | 準確J | 本安型 | ||
一般用 | G | 省 | S | 黑色 | 灰色 | 藍色 |
耐熱用 | H | 黑色 | 灰色 | 藍色 | ||
(3) 補償導線及補償電纜熱電特性及允差表：見表5
表5
型號 | 使用 分類 | 溫度范圍℃ | 熱電動勢允差μV | 測量端 溫度℃ | 往復電阻20℃長度為1m不大于Ω | ||||
普通J | 準確J | 0.5mm2 | 1.0mm2 | 1.5mm2 | 2.5mm2 | ||||
SC | G | 0～100 | ±60(±5.0℃) | ±30(±5.0℃) | 1000 | 0.10 | 0.05 | 0.03 | 0.02 |
H | 0～200 | ||||||||
KCA | G | 0～100 | ±100(±2.5℃) | ±60(±1.5℃) | 1000 | 1.40 | 0.70 | 0.47 | 0.28 |
H | 0～200 | 900 | |||||||
KCB | G | 0～100 | 900 | 1.04 | 0.70 | 0.47 | 0.28 | ||
KX | G | -20～100 | 900 | 2.20 | 1.10 | 0.73 | 0.44 | ||
H | -25～200 | 900 | |||||||
EX | G | -20～100 | ±200(±2.5℃) | ±120(±1.5℃) | 500 | 2.50 | 1.25 | 0.83 | 0.50 |
H | -25～200 | 500 | |||||||
JX | G | -20～100 | ±140(±2.5℃) | ±85(±1.5℃) | 500 | 1.30 | 0.65 | 0.43 | 0.26 |
H | -25～200 | 500 | |||||||
TX | G | -20～100 | ±60(±1.0℃) | ±30(±0.5℃) | 300 | 1.04 | 0.52 | 0.35 | 0.21 |
H | -25～200 | ±90(±1.5℃) | ±48(±0.8℃) | 300 | |||||
NC | G | 0～100 | ±100(±2.5℃) | ±60(±1.5℃) | 900 | 1.50 | 0.75 | 0.50 | 0.30 |
H | 0～200 | 900 | |||||||
NX | G | -20～100 | 900 | 2.86 | 1.43 | 0.95 | 0.57 | ||
H | -25～200 | 900 | |||||||
(4) 其它性能指標：見表6
表6
項 目 | 單 位 | 性能指標 | |
PVCJ緣 | F46J緣或FJ緣 | ||
J緣電阻（20℃）≥ | MΩ·km | 25 | 500 |
電壓試驗 | V/1min | 1000 | |
阻燃性能 | 由供需雙方根據補償電纜的使用條件按GB/T18380-2001標準商定 |
5、型號、M稱：見表7～表8
表7 補償導線
型 號 | M 稱 |
| KX-VV | 聚氯乙烯J緣和護套K分度熱電偶用補償導線 |
| KX-VPV | 聚氯乙烯J緣和護套銅絲編織屏蔽K分度熱電偶用屏蔽補償導線 |
| KX-FF | 氟塑料J緣和護套K分度熱電偶用補償導線 |
| KX-FPF | 氟塑料J緣和護套銅絲編織屏蔽K分度熱電偶用屏蔽補償導線 |
| KX-FV-105 | 氟塑料J緣耐熱105℃聚氯乙烯護套K分度熱電偶用補償導線 |
| KX-FPV-105 | 氟塑料J緣銅絲編織屏蔽耐熱105℃聚氯乙烯護套K分度熱電偶用屏蔽補償導線 |
| KX-HF4B | 聚四氟J緣玻璃絲編織護套K分度熱電偶用補償導線 |
| KX-HF4PB | 聚四氟J緣銅絲編織屏蔽玻璃絲編織護套K分度熱電偶用屏蔽補償導線 |
注： ① 其他型號補償導線SC、KC、EX、JX、TX、NC、NX等,只需改寫型號的D一項，如：EX-VVP；
② 屏蔽型式有：P：銅絲屏蔽，P1：鍍錫絲屏蔽；
③ 氟塑料J緣和護套高溫補償導線用氟塑料整體連續擠出，具有很好的電性能和耐酸堿油水性能；
④ 一般用(G)普通J和準確J(S)以及耐熱用(H)普通J和準確J(S)補償導線在訂貨注明即可。
表8 補償電纜
型 號 | M 稱 |
| KX-VV | 聚氯乙烯J緣對絞聚氯乙烯護套K分度熱電偶用補償電纜 |
| KX-VPV | 聚氯乙烯J緣對絞銅絲編織分屏蔽聚氯乙烯護套K分度熱電偶用補償電纜 |
| KX-VPVP | 聚氯乙烯J緣對絞銅絲編織分屏蔽總屏蔽聚氯乙烯護套K分度熱電偶用補償電纜 |
| KX-VVP | 聚氯乙烯J緣對絞銅絲編織總屏蔽聚氯乙烯護套K分度熱電偶用補償電纜 |
| KX-FF | 氟塑料J緣對絞氟塑料護套K分度熱電偶用補償電纜 |
| KX-FPF | 氟塑料J緣對絞銅絲編織分屏蔽氟塑料護套K分度熱電偶用補償電纜 |
| KX-FPFP | 氟塑料J緣對絞銅絲編織分屏蔽總屏蔽氟塑料護套K分度熱電偶用補償電纜 |
| KX-FFP | 氟塑料J緣對絞銅絲編織總屏蔽氟塑料護套K分度熱電偶用補償電纜 |
| KX-FV-105 | 氟塑料J緣對絞耐熱105℃聚氯乙烯護套K分度熱電偶用補償電纜 |
| KX-FPV-105 | 氟塑料J緣對絞銅絲編織分屏蔽耐熱105℃聚氯乙烯護套K分度熱電偶用補償電纜 |
| KX-FPVP-105 | 氟塑料J緣對絞銅絲編織分屏蔽總屏蔽耐熱105℃聚氯乙烯護套K分度熱電偶用補償電纜 |
| KX-FVP-105 | 氟塑料J緣對絞銅絲編織總屏蔽耐熱105℃聚氯乙烯護套K分度熱電偶用補償電纜 |
| KX-HF4B | 聚四氟J緣對絞玻璃絲編織護套K分度熱電偶用補償電纜 |
| KX-HF4PB | 聚四氟J緣對絞銅絲編織分屏蔽玻璃絲編織護套K分度熱電偶用屏蔽補償電纜 |
| KX-HF4PBP | 聚四氟J緣對絞銅絲編織分屏蔽總屏蔽玻璃絲編織護套K分度熱電偶用屏蔽補償電纜 |
| KX-HF4BP | 聚四氟J緣對絞銅絲編織總屏蔽玻璃絲編織護套K分度熱電偶用屏蔽補償電纜 |
注： ① 其他型號補償電纜SC、KC、EX、JX、TX、NC、NX等,只需改寫型號的D一項，如：EX-VPV；
② 屏蔽型式有：P：銅絲屏蔽，P1：鍍錫絲屏蔽，P3：鋁/聚酯復合膜，P2：銅塑復合膜；
③ 氟塑料J緣和護套高溫補償導線用氟塑料整體連續擠出，具有很好的電性能和耐酸堿油水性能。
④ 一般用(G)普通J和準確J(S)以及耐熱用(G)普通J和準確J(S)補償電纜在訂貨注明即可。
⑤ 本安補償電纜需在原型號前加“IA-”，如：IA-KX-VPVP；需阻燃補償電纜，應在原型號前加“ZR-”。
6、交貨要求
根據雙方協議允許任何長度交貨，長度計量誤差為±0.5%。
7、訂貨須知
訂貨時務必注明產品M稱、型號、對數、耐溫等J、屏蔽型式、數量等。
