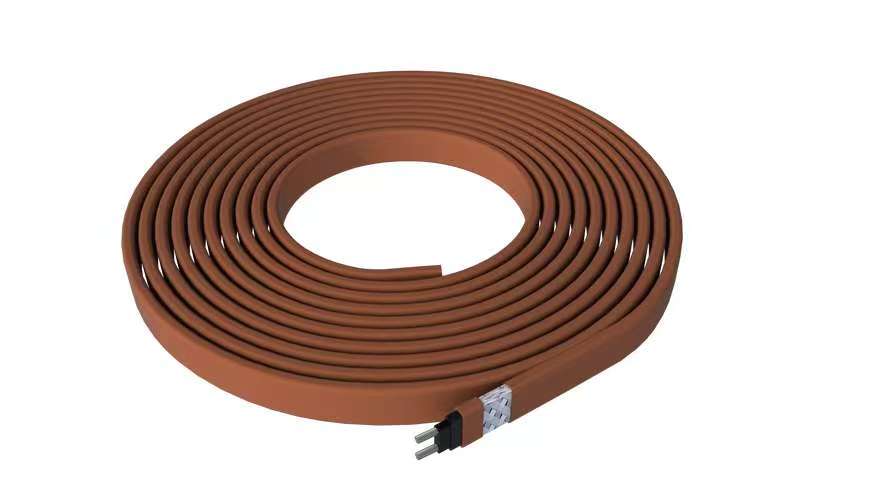

電伴熱帶（自限溫系列）中溫系列

產品型號：

ZWK（ZXW、ZWD、ZKW、ZKWZ、ZBW、ZBR）相對應國外型號QTVR系列

溫度等級:中溫(Z)系列

結構型式:基本型(J)、基本防腐型(J2)、屏蔽防爆型(P)、屏蔽防腐型(P2)、防爆防護型(PF)、防爆防腐型(PF2)、防爆防護防腐型(內外層全防腐)(PF)4

電壓等級:110V、220V、380V、600V

標稱功率:35W/m、45W/m、50W/m、60W/m

電纜結構:

1、銅芯導線:7×0.52、7×0.32、19×0.41

2、導電塑料層:普通PTC、阻燃PTC、含氟PTC

3、絕緣層:改良性聚烯烴、阻燃聚烯烴、含氟聚烯烴、全氟材料

4、屏蔽層:鍍錫軟圓銅線，覆蓋密度80％

5、護套層:改良性聚烯烴、阻燃聚烯烴、含氟聚烯烴、全氟材料

技術指標:

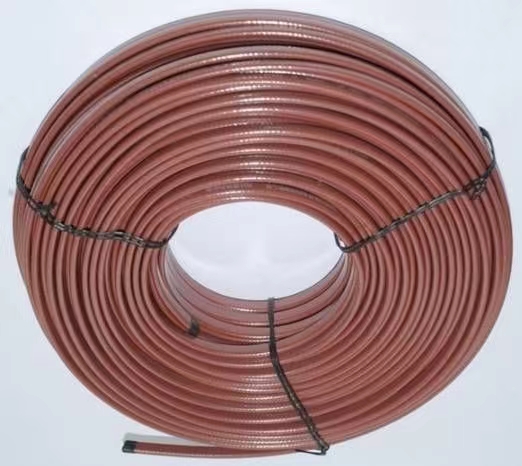

1、標準顏色:棕色

2、溫度范圍:工作溫度105±5℃

曝露溫度135℃

承受溫度:改良性聚烯烴105℃、阻燃聚烯烴105℃、含氟聚烯烴180℃、全氟材料205℃

3、施工溫度:低-40℃

4、熱穩定性:由10℃至149℃間來回循環300次后，電纜發熱量維持在90％以上。

5、彎曲半徑:-20℃時為30.4mm -30℃時為40.6mm

6、絕緣電阻:電纜長度100m，恒溫水域75℃時；測試絕緣電阻小值20MΩ，有屏蔽或防爆防護型，室溫20℃時用2,500VDC在屏蔽層與導電線芯之間搖試1分鐘，絕緣電阻小值為1200MΩ

產品優點:

1、伴熱管線溫度均勻，不會過熱，安全可靠；

2、節約電能；

3、間歇操作時，升溫啟動快速；

4、安裝及運行費用低；

5、安裝維護簡便；

6、便于自動化管理；

7、無環境污染
